Автоматичні (автоматизовані) конденсаторні установки
Конденсаторні установки компанії ТзОВ “ОПАЛ” (Мал.4, Мал.5) збираються із окремих елементів, розміщених в металевих корпусах, конструкція яких забезпечує високу надійність і ремонто-придатність. Складання конденсаторних установок здійснюється на підприємстві.
Автоматичні конденсаторні установки комплектують мікропроцесорним регулятором (контролером), який відслідковує зміну споживання навантаження реактивної потужності і автоматично підключає необхідну потужність компенсації. Таким чином процес компенсації реактивної потужності повністю автоматичний і не потребує втручання обслуговуючого персоналу.
Для управління ступенями конденсаторних батарей (КБ) використовують спеціальні електромеханічні контактори. Безпечна експлуатація автоматичних конденсаторних установок забезпечується застосуванням розмикачів з плавкими запобіжниками. Для АКУ, при необхідності, може бути передбачена установка примусової вентиляції або підігріву повітря в середині шафи.

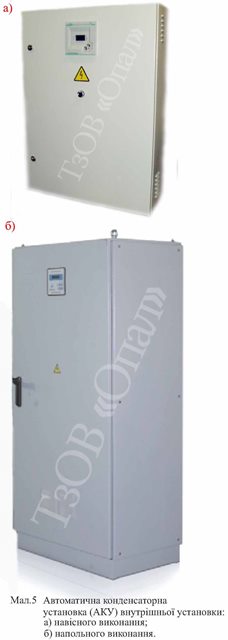

Автоматичні конденсаторні установки номінальної потужності від 5 до 150 кВАр включно на номінальні напруги 0,23; 0,4; 0,44; 0,525; 0,69кВ виконуються в навісному виконанні (Мал.5а). АКУ номінальної потужності від 150 до 3000кВАр виконуються у вигляді шаф, що ставляться на підлогу (Мал. 5б). Розміщувати конденсаторні установки краще біля розподільчого щита, в цьому випадку спрощується їх підключення. При дотриманні правил улаштування електроустановок (ПУЕ) (відповідної категорії розміщення кліматичного і захисного виконання), конденсаторні установки можна встановлювати безпосередньо у виробничих приміщеннях або на зовні.
Корпус металевий збірний, з листової сталі товщиною 1,2 і 1,5мм Покриття: порошкове фарбування RAL 7035. Монтажна панель компенсуючих модулів - фарбована сталь, стандартна ступінь захисту ІР21 (ІР54 під замовлення). Кабельний ввід можливий як зверху так і знизу металоконструкції шафи. Компанія “ОПАЛ” комплектує конденсаторні установки деталями провідних європейських виробників:
- ETI (Slovenia) - автоматичні регулятори реактивної потужності, конденсаторні батареї, контактори для комутації конденсаторних батарей, автоматичні вимикачі, запобіжники тощо;
- LOVATO Electric (DCRK, DCRJ, Italy) - автоматичні регулятори реактивної потужності, контактори для комутації конденсаторних батарей;
- DUCATI energia (Italy) - конденсаторні батареї для компенсації реактивної потужності;
- Schneider Electric(France), MOELLER ELECTRIC - конденсаторні батареї, пускачі, контактори для комутації конденсаторних батарей, тощо. Всі вищевказані комплектуючі мають українські сертифікати відповідності.
